MC20/MC10L
可灵活应用于各种工序
- 工作范围广，并且具备高防尘防滴性能。
- 可广泛应用于客户的各种作业环境。
小巧紧凑的机身与强有力的手臂
- 安装宽度仅为280mm。
- 强有力的手腕可灵活自如地搬运各种各样的工件。

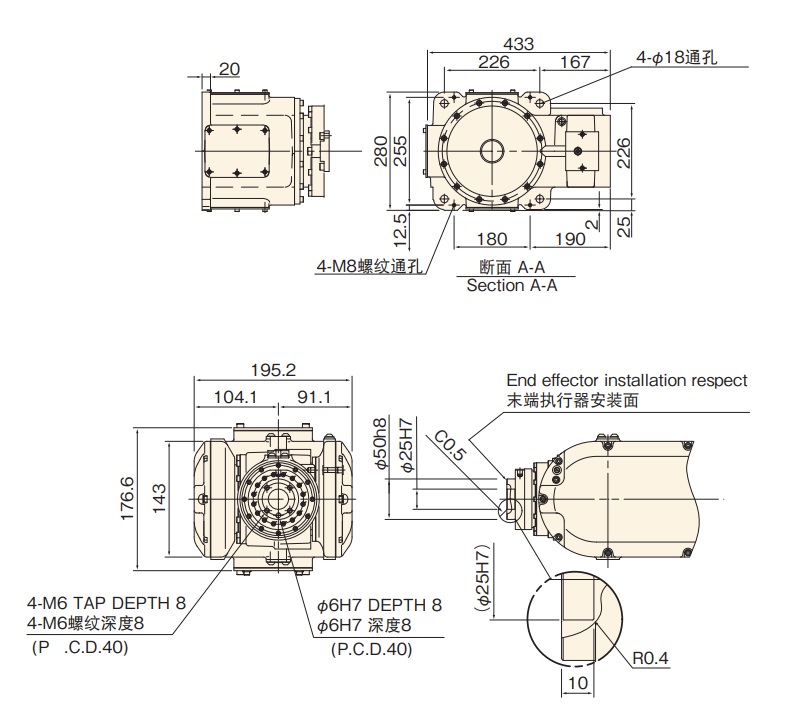

外形尺寸及动作范围
MC20-01
MC10L-01
MC20-01 / MC10L-01 通用
(*) 本产品的额定功率，规格，外部尺寸等如需改良而变更，恕不另行通告。
规格（型号）
| 型号 | MC20-01 | MC10L-01 | |
|---|---|---|---|
| 结构 | 关节型 | ||
| 自由度 | 6 | ||
| 驱动方式 | AC伺服方式 | ||
| 最 大 工 作 范 围 | J1 | ±3.14rad（±180°） | |
| J2 | +1.05 ～ -2.53rad （+60 ～ -145°） | ||
| J3 | +4.22 ～ -2.84rad （+242 ～ -163°） | ||
| J4 | ±3.14rad（±180°） | ||
| J5 | ±2.42rad（±139°） | ||
| J6 | ±6.28rad（±360°） | ||
| 最 大 速 度 | J1 | 2.96rad/s （170°/s） | 2.62rad/s （150°/s） |
| J2 | 2.96rad/s （170°/s） | ||
| J3 | 2.96rad/s （170°/s） | ||
| J4 | 6.28rad/s （360°/s） | ||
| J5 | 6.28rad/s （360°/s） | ||
| J6 | 10.5rad/s （600°/s） | ||
| 可搬重量*1 | 20kg(最大22kg) | 10kg | |
| 手腕扭矩 | J4 | 49N・m | 24.5N・m |
| J5 | 49N・m | 24.5N・m | |
| J6 | 23.5N・m | 12N・m | |
| 手腕惯性力矩*2 | J4 | 1.6kg・m2 | |
| J5 | 1.6kg・m2 | ||
| J6 | .8kg・m2 | .7kg・m2 | |
| 位置重复精度※3 | ±.06mm | ||
| 最高使用空气压力 | 0.49MPa （5.0kgf/cm2）以下 | ||
| 周围温度 | 0～45°C | ||
| 设置条件 | 落地式，吊挂式 | ||
| 耐环境性*4 | 等同于IP65（防尘防水） | ||
| 主机重量 | 220kg | 225kg | |
1[rad] = 180/π[°]，1[N・m] = 1/9.8[kgf・m]
(*1) 安装场所随手腕负荷质量变化而变化。
(*2) 手腕容许最大惯性力矩根据手腕负荷条件的不同而不同，敬请注意。
(*3) 依据 JIS B 8432。
(*4) 因有机溶剂，酸，碱，以及氯类与汽油类切削液等对密封材料有损害，禁止使用。
